2РМДТ30Б24Ш5В1БВ

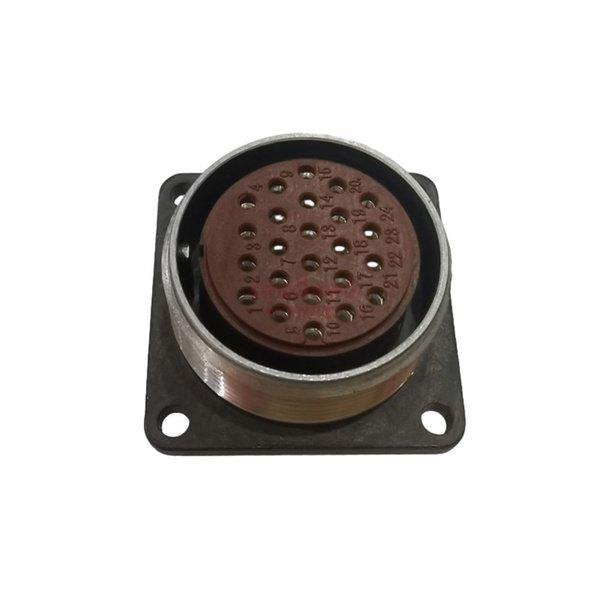

Соединитель 2РМДТ30Б24Ш5В1БВ — это цилиндрический низкочастотный негерметичный разъём серии 2РМДТ, выполнен в виде приборной (блочной) вилки и предназначен для соединения электрических цепей постоянного и переменного тока в различных радиоэлектронных и промышленных устройствах.

Расшифровка обозначения

• 2РМДТ — тип соединителя: низкочастотный цилиндрический тропико‑ и всеклиматический.

• 30 — условный размер корпуса, диаметр посадочного отверстия около 30 мм.

• Б — вид корпуса «приборный» (блочный, для монтажа в корпусе прибора).

• 24 — количество контактов: 24 штуки.

• Ш — вилка блочная (приборный типономинал).

• 5 — сочетание контактов (схема расположения/номер группы контактов).

• В — покрытие контактов серебром.

• 1БВ (в конце маркировки) указывает на исполнение вилки без патрубка и дополнительные особенности конструкции.

Конструкция и исполнение

Разъём имеет блочный приборный корпус с цилиндрической формой, без патрубка, предназначен для внутреннего объёмного монтажа. Контакты — извлекаемые, диаметром 1,5 мм, с серебряным покрытием, что обеспечивает хорошую проводимость и устойчивость к окислению. Фиксация сочленённого положения — резьбовая, что типично для серии 2РМДТ.

Электрические и эксплуатационные параметры

• Рабочее напряжение — до около 560 В постоянного и переменного тока.

• Сопротивление изоляции — не менее 1000 МОм, что обеспечивает надёжную изоляцию между цепями.

• Допустимый ток — до нескольких ампер в расчёте на один контакт, суммарно порядка 70–140 А в зависимости от варианта исполнения и условий охлаждения (для 24‑контактной вилки).

• Количество циклов сочленений/расчленений — не менее 500, что говорит о достаточном ресурсе для переконфигураций и сервисных работ.

• Температурный диапазон работы — примерно от −60 до +100 °C, с теплостойкостью до 100 °C.

• Минимальная наработка — порядка 5000 часов, срок сохраняемости — до 25 лет.

Применение

Такой разъём используется в радиоэлектронной аппаратуре, промышленном оборудовании, системах питания и сигнализации, где требуется надёжное многоконтактное соединение с ручным сочленением и разъединением без герметизации. Его всеклиматическое и тропикоустойчивое исполнение позволяет применять его при повышенной влажности и в широком диапазоне температур.
