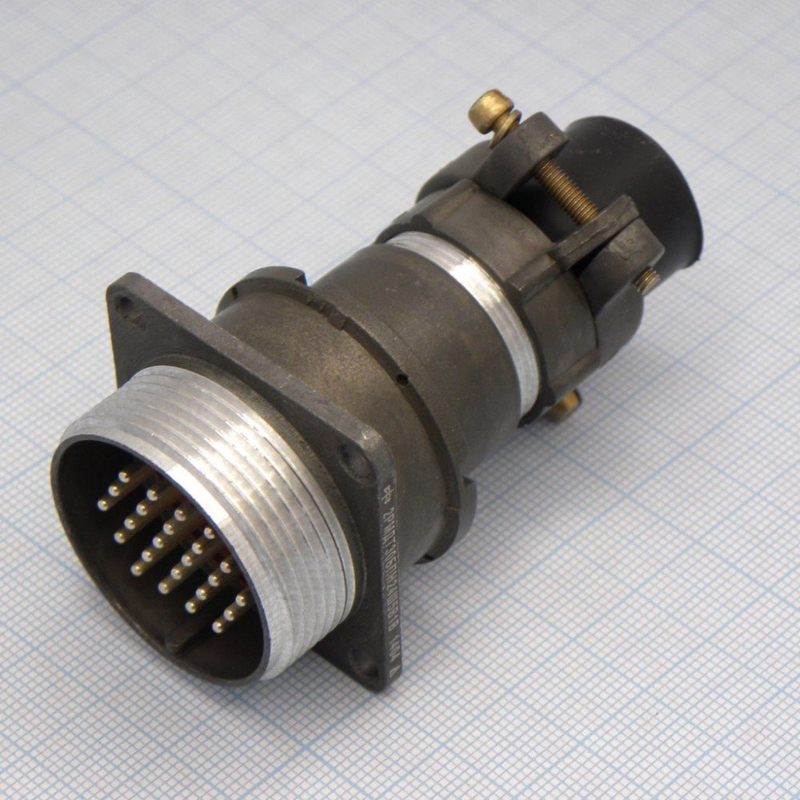

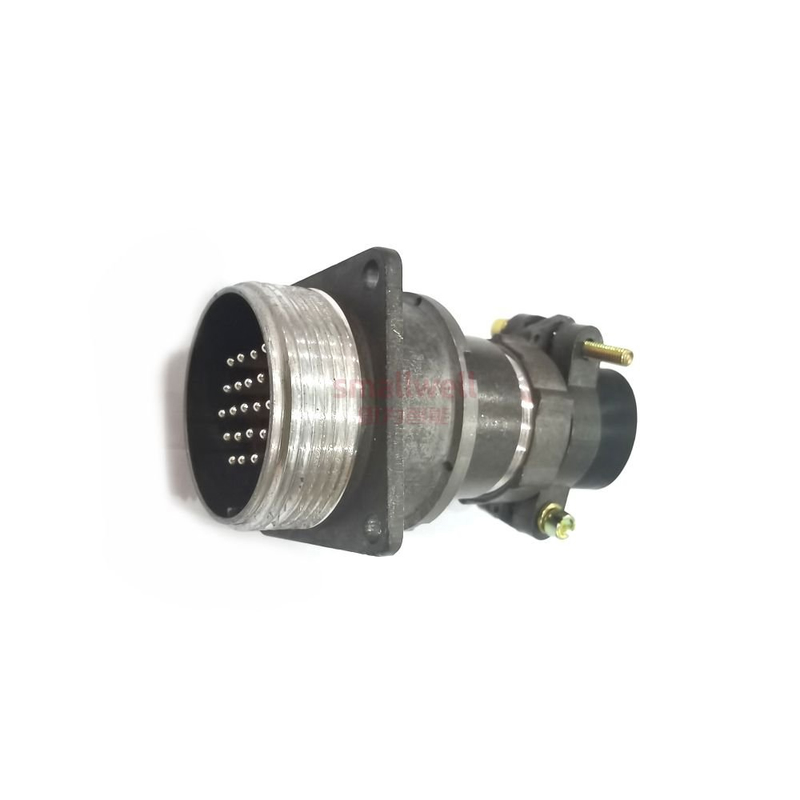

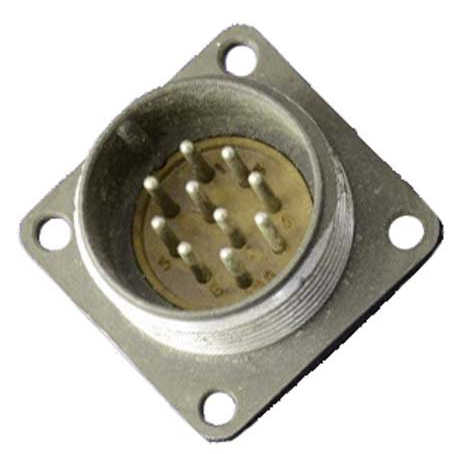

2РМДТ30Б24Ш5В1БВ Вилка блочная

2РМДТ30Б24Ш5В1БВ — этоблочная вилка серии 2РМДТ, предназначенная для внутреннего монтажа в аппаратуре и соединения электрических цепей через резьбовую фиксацию. По обозначению это разъём с24 контактами , корпусом условного размера30 , серебряным покрытием контактов и теплостойкостью исполнения100 °C.

Что означает маркировка

• 2РМДТ — серия соединителей.

• 30 — условный размер корпуса.

• Б — блочный, то есть приборный тип корпуса.

• 24 — число контактов.

• Ш — вилка, то есть штырьковая часть.

• 5 — вариант сочетания контактов.

• В — серебряное покрытие контактов.

• 1 — исполнение по теплостойкости до100 °C.

• БВ — дополнительное конструктивное исполнение в конце обозначения.

Основные особенности

Этот разъём относится к цилиндрическим низкочастотным соединителям срезьбовым сочленением. Он используется там, где важны надёжный контакт, устойчивость к вибрации и возможность многократного соединения/расчленения без потери качества контакта.

Технические параметры

Для исполнения с 24 контактами указываются такие характеристики: рабочее напряжение до560 В , токовая нагрузка на одиночный контакт до7 А для контактов диаметром1,5 мм , а суммарная токовая нагрузка — до140 А.

Дополнительно в источниках приводятся:

• сопротивление контактов — не более2,5 мОм ;

• сопротивление изоляции — не менее5000 МОм ;

• ёмкость между контактами — не более6 пФ ;

• усилие расчленения — не более235,44 Н ;

• минимальный срок сохраняемости —15 лет.

Где применяют

Такой разъём обычно ставят в промышленной и приборной аппаратуре, где нужна прочная блочная коммутация внутри корпуса. Его выбирают для цепей управления и питания, когда важны компактность, механическая прочность и стабильность соединения.
