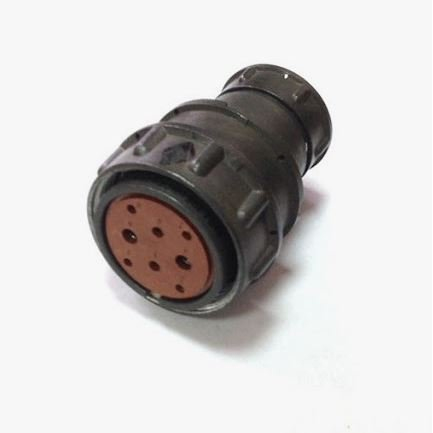

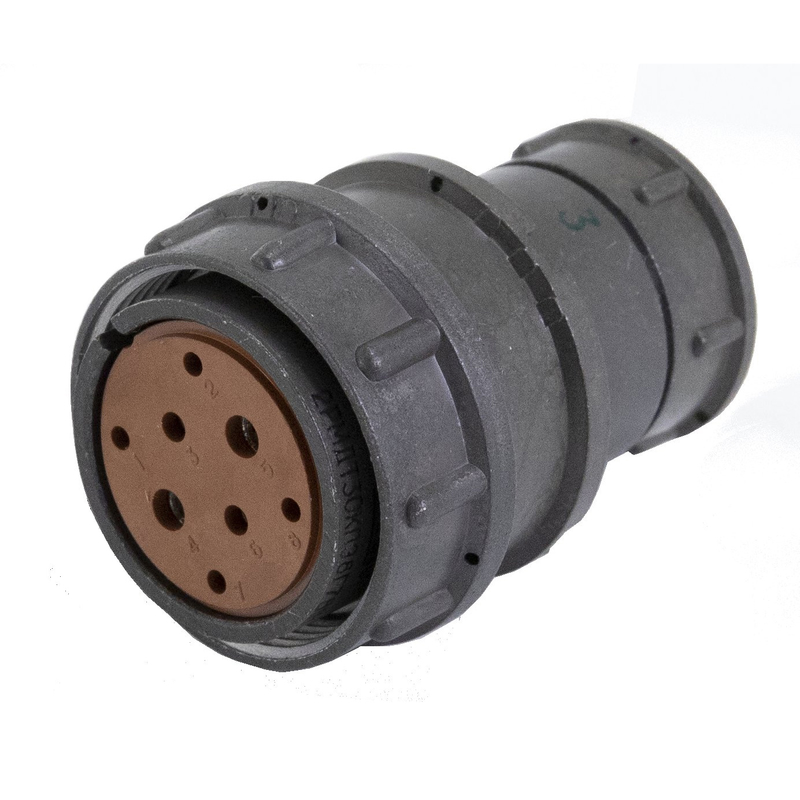

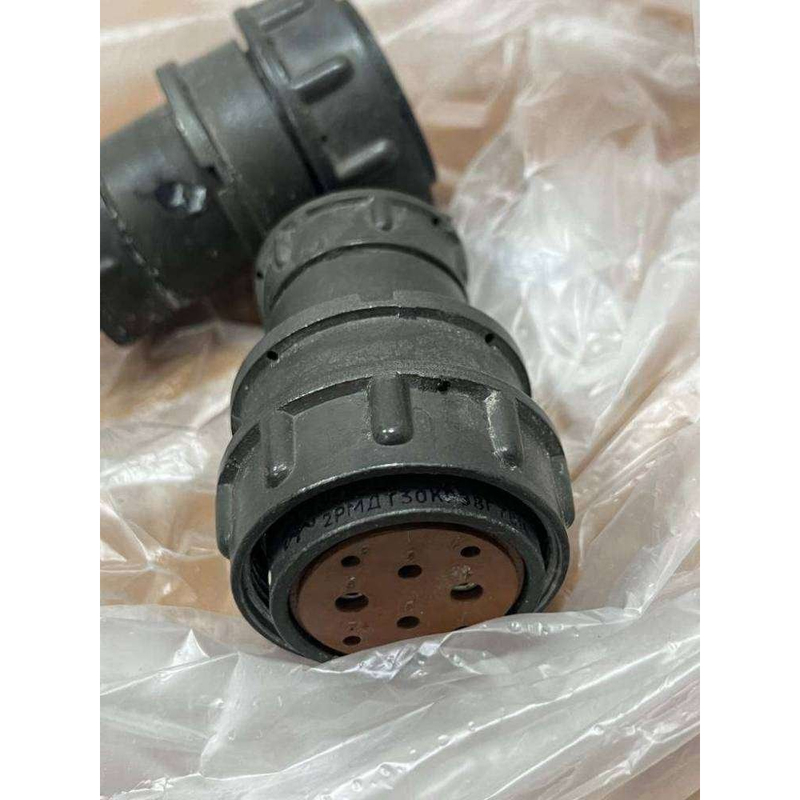

2РМДТ30КПЭ8Г7В1В — это цилиндрический низкочастотный кабельный разъём? розетка серии 2РМДТ завода « Элекон», с прямым патрубком под экранированный кабель, на 8 гнездовых контактов.

Конструкция и расшифровка маркировки

• 2РМДТ — серия разъёмов, цилиндрические низкочастотные соединители повышенной вибро? и ударостойкости. ?

• 30 — условный размер корпуса, посадочный диаметр около 30 мм.

• К — кабельный корпус ( розетка для монтажа на кабель). ?

• П — прямой патрубок. ?

• Э — патрубок под экранированный кабель (накидная гайка для зажима экрана). ?

• 8 — количество контактов, всего 8 гнезд.

• Г7 — сочетание контактов: 4 контакта ? 1,5 мм, 2 контакта ? 2 мм, 2 контакта ? 3 мм. ?

• В1 — климатическое исполнение В2.1, теплостойкость 1 (до 100 °С). ?

• В (последняя) — вариант покрытия корпуса (окисдирование, серый цвет). ?

Фактическая маркировка на части партий может встречаться как 2РМДТ30КПН8Г7В1В, при этом конструктивно это та же кабельная розетка на 8 гнездовых контактов.

Механические характеристики

• Тип корпуса: кабельный, резьбовое сочленение, поляризация одношпоночная (паз на корпусе). ?

• Материал корпуса: алюминиевый сплав А?22, покрытие — оксидирование, цвет серый. ?

• Материал изолятора: карболит, цвет коричневый. ?

• Материал контактов: латунь, покрытие контактов — серебро (Ag). ?

• Тип контактов: гнёзда, контакты извлекаемые, форма — круглые. ?

• Количество контактов: 8 (4??1,5 мм, 2??2 мм, 2??3 мм).

• Габариты корпуса: диаметр 39 мм, высота 54 мм, резьба накидной гайки М33?1,5. ?

• Герметичность: негерметичный, без уплотнительной втулки. ?

• Монтаж проводов: пайка (объёмный монтаж). ?

• Масса изделия: около 56 г. ?

• Ресурс: до 500 циклов сочленения?расчленения.

Электрические характеристики

• Назначение: работа в цепях постоянного и переменного тока (частота до нескольких МГц для серии 2РМДТ в целом, для данного типоисполнения указана работа как низкочастотного).

• Максимальное рабочее напряжение: до 560 В (постоянное и переменное).

• Максимальный ток на один контакт:

  • до 13 А для контактов ?1,5 мм;

  • до 18 А для контактов ?2 мм;

  • до 36 А для контактов ?3 мм.

• Максимальный суммарный ток на разъём: до 120 А.

• Сопротивление контактов, не более:

  • 2,5 м? для ?1,5 мм;
