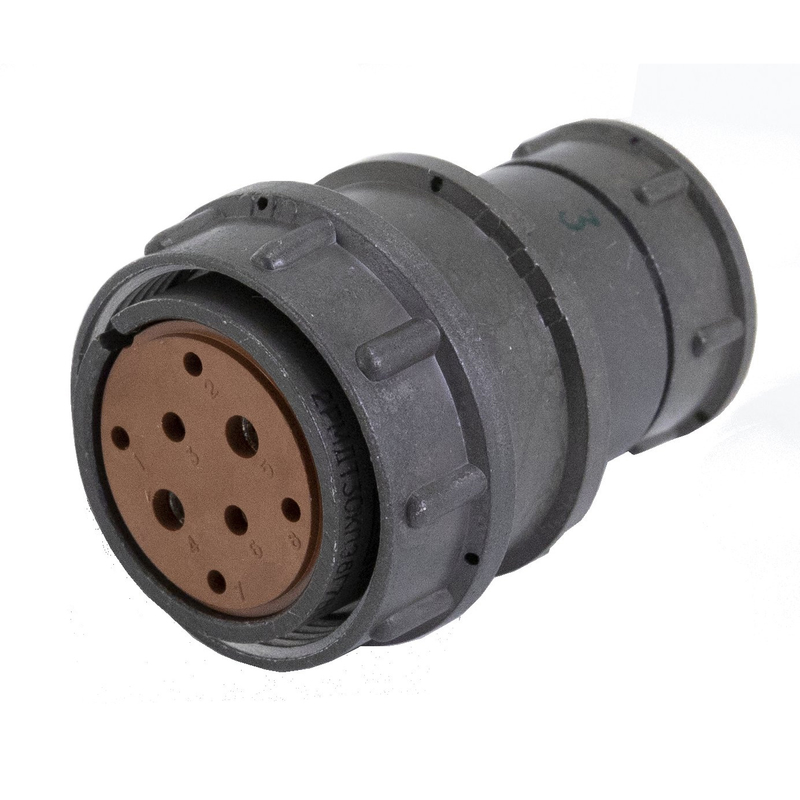

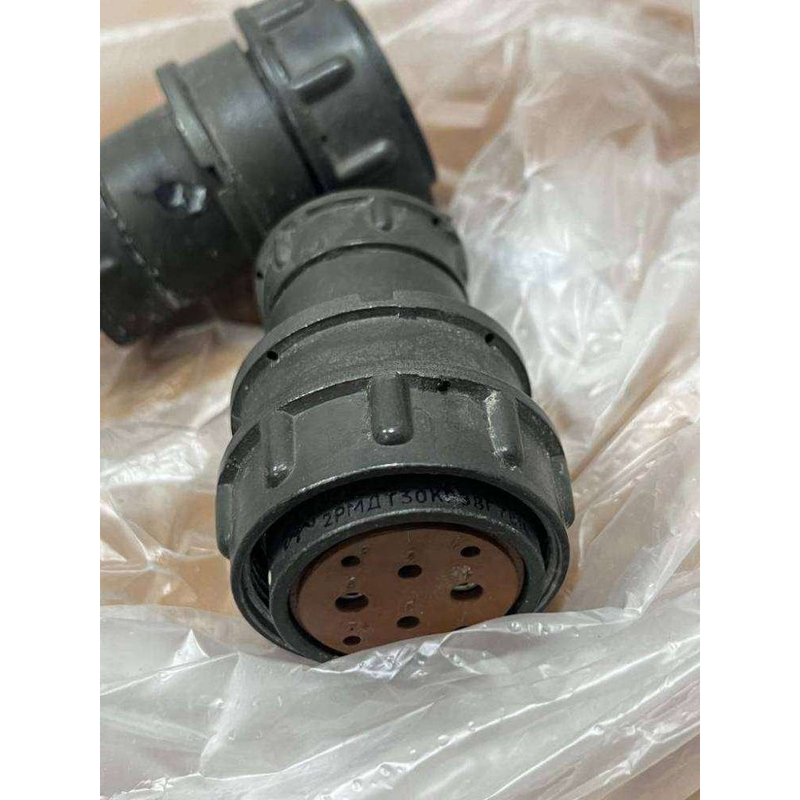

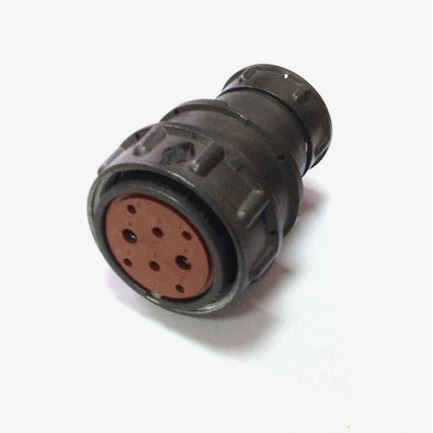

Разъем2РМДТ30КПЭ8Г7В1В фирмы «Завод Элекон» — это низкочастотный цилиндрический электрический разъем, выполненный в виде розетки кабельного типа, предназначенной для соединения и разъединения силовых и сигнальных цепей постоянного и переменного тока.

• Тип : розетка кабельная, серии2РМДТ , низкочастотная, цилиндрическая.

• Количество контактов : 8 контактов‑гнёзд, с разным диаметром проводников: 4 контакта Ø 1,5 мм, 2 контакта Ø 2 мм и 2 контакта Ø 3 мм.

• Материалы :

  • корпус — алюминиевый сплав А‑22 с оксидным покрытием, серого цвета;

  • изолятор — карболит, коричневого цвета;

  • контакты — латунь с серебряным покрытием (Ag).

• Метод сочленения : резьбовой, с шагом накидной гайки M33×1,5 мм.

• Рабочее напряжение : до 560 В постоянного или переменного тока.

• Рабочий ток :

  • 13 А максимум на контакт Ø 1,5 мм;

  • 18 А максимум на контакт Ø 2 мм;

  • 36 А максимум на контакт Ø 3 мм;

  • общий ток на разъем — до 120 А.

• Сопротивление контактов : не более 2,5 мОм для Ø 1,5 мм, 1,6 мОм для Ø 2 мм и 0,8 мОм для Ø 3 мм.

• Сопротивление изоляции : не менее 5000 МОм.

• Климатическое исполнение : В2.1, диапазон рабочих температур — от‑60 до +100 °C.

• Влажность : до 98% при +40 °С.

• Атмосферное давление : работает в широком диапазоне от 133,32·10⁻¹² до 50,6·10⁴ Па.

• Прочность к механическим воздействиям : рассчитан на вибрационные и ударные нагрузки (десятки и сотни g), что позволяет использовать разъем в авиационной, военной и промышленной аппаратуре.

• Патрубок : прямой, кабельный, с гайкой для экранированного кабеля (обозначение «Э» в маркировке).

• Крепление и монтаж :

  • механический монтаж — объемный;

  • электрический монтаж — пайка проводов к контактам.

• Поляризация : одношпоночная, обеспечивается пазом в корпусе, что гарантирует правильную ориентацию при соединении с ответной вилкой.

• Герметичность : без уплотнительной втулки, конструкция не герметична.
