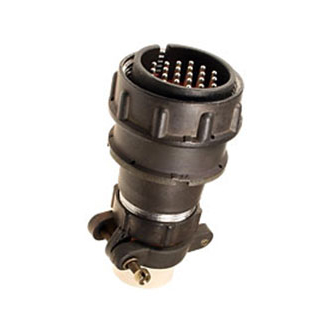

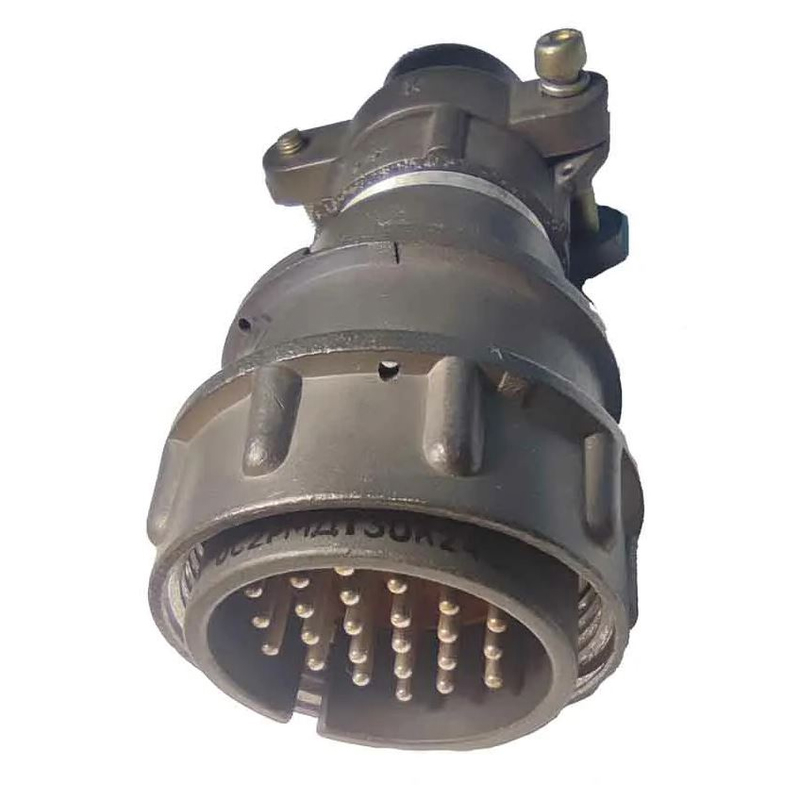

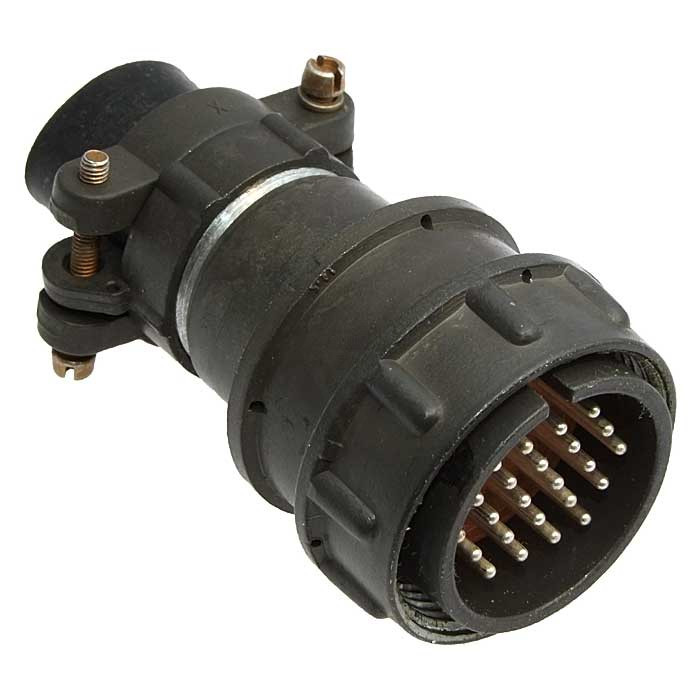

2РМДТ30КПН24ШВ1В — это цилиндрический низкочастотный электрический разъём серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока, в том числе в жёстких условиях эксплуатации (вибрация, удары, повышенная влажность, широкий температурный диапазон).

Что означает маркировка

• 2РМДТ — тип серии: цилиндрические, тропикоустойчивые, с резьбовой фиксацией.​

• 30 — условный размер корпуса (диаметр корпуса около 30 мм).

• К — кабельный корпус (разъём ставится на кабель, а не на прибор).

• П — прямой патрубок под кабель.​

• Н — кожух под неэкранированный кабель (КПН — кабельная часть с кожухом для неэкранированного кабеля).​

• 24 — число контактов (24 пина).

• Ш — штыревые контакты, то есть это вилка (ответная часть — розетка с гнездовыми контактами, обозначается «Г»).

• В — покрытие контактов серебром (обычно Ш5В1В, где «5» — конструктивная модификация, «В» — материал покрытия).

• 1 — класс теплостойкости: до +100 °С.

• В (последняя) — всеклиматическое исполнение.

Итог: это кабельная вилка с прямым патрубком и кожухом для неэкранированного кабеля, на 24 штыревых контакта, с серебряным покрытием, всеклиматического исполнения, теплостойкость до 100 °С.

Основные электрические и климатические параметры

Для серии 2РМДТ (типоразмер 30, 24 контакта) обычно задаются такие характеристики:

• Максимальное рабочее напряжение: до 560–700 В (зависит от конкретного исполнения, для 30‑го корпуса чаще 560 В). +3

• Токовая нагрузка на один контакт: порядка 7–10 А для 30‑го размера с 24 контактами (серия в целом имеет диапазон 4–36 А на контакт в зависимости от типоразмера и шагов контактов).

• Суммарный ток на соединитель: десятки ампер (для всей серии — примерно 27–260 А в зависимости от исполнения).

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях (по общим данным по 2РМДТ). +3

• Электрическая прочность изоляции: около 1850 В (амплитуда) при макс. рабочем напряжении 560 В.

• Рабочий диапазон температур: от −60 до +100 °С для исполнения с индексом «1».

• Минимальная наработка: порядка 1000–5000 ч, количество сочленений не менее 500.

Механическая и эксплуатационная стойкость

Разъём рассчитан на эксплуатацию в условиях:

• Вибрации в диапазоне частот примерно 50–10000 Гц.​

• Многократных и одиночных ударных нагрузок (до 1000 м/с² и выше для серии, для одиночных ударов до 5000 м/с²).​

• Линейного ускорения до 2000 м/с².​

• Повышенной влажности (до 98% при +40
