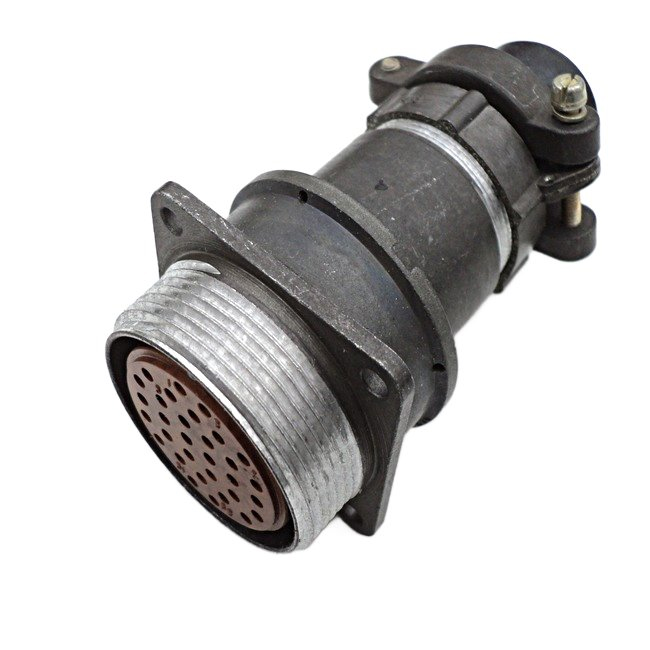

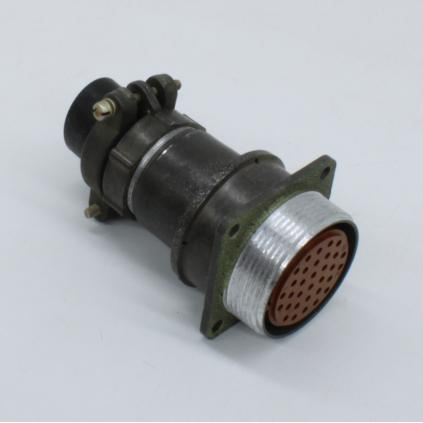

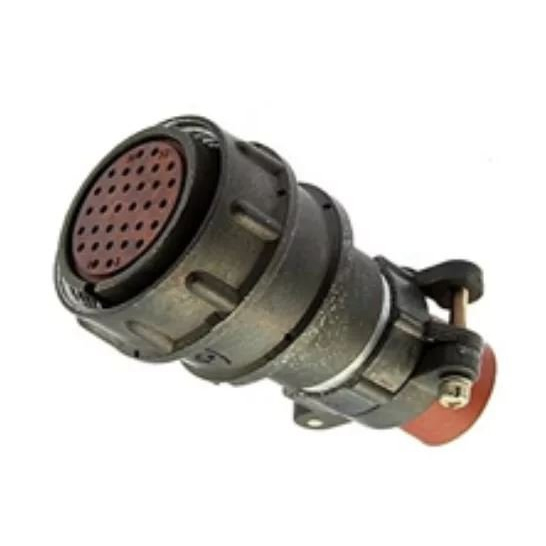

2РМДТ33БПН32ГВ1В – это цилиндрический низкочастотный разъём серии 2РМДТ, блочный (приборный), с прямым патрубком под неэкранированный кабель, на 32 контакта.

Назначение и применение

• Предназначен для соединения и разъединения цепей постоянного и переменного тока низкой частоты (до нескольких МГц) в аппаратуре общего и специального назначения.​

• Используется в приборостроении, промышленной автоматике, военной и авиационной технике, где требуется надёжное многоконтактное разъёмное соединение.​

Расшифровка маркировки

• 2РМДТ – серия соединителей (низкочастотный, цилиндрический, негерметичный, тропикоустойчивый, резьбовое сочленение).​

• 33 – условный размер корпуса, посадочный диаметр около 33 мм.

• Б – блочный (приборный) корпус, для установки на панель или шасси.​

• П – прямой патрубок (в варианте БПН – прямой ввод).​

• Н – розетка (гнездовые контакты).​

• 32 – количество контактов.

• Г – код сочетания контактов / полярности (разводка и ключевание).​

• В1В – исполнение по покрытию контактов и климатике (например, серебрение/золочение, всеклиматическое исполнение).

Основные электрические характеристики (для типового 2РМДТ33 на 32 контакта)

• Рабочее напряжение до 560–700 В (в зависимости от конкретного типоисполнения).

• Максимальный ток на один контакт – до 6 А.

• Суммарная токовая нагрузка на соединитель – до 160 А.

• Диаметр контакта – около 1,5 мм.

• Сечение подключаемого провода – до 1 мм² (для данной группы контактов).​

• Сопротивление контакта – не более 0,0025 Ом.​

• Сопротивление изоляции в нормальных условиях – не менее 5000 МОм.

Механика и надёжность

• Тип фиксации – резьбовое сочленение (надёжная фиксация от вибраций).

• Диапазон синусоидальной вибрации – примерно 1…5000 Гц, ускорение до 490 м/с².

• Ускорение механического удара: одиночного до 5000 м/с², многократного до 1000 м/с².​

• Линейное ускорение – до 2000 м/с².​

• Минимальная наработка – около 1000 ч.

• Ресурс – до 500 циклов сочленения/расчленения.

• Срок сохраняемости – порядка 15 лет.

Климатическое исполнение

• Диапазон рабочей температуры: от −60 °C до +100 °C.

• С учётом перегрева контактов – возможна кратковременная работа до +180 °C.

• Влагостойкость: относительная влажность до 98% при +40 °C.
