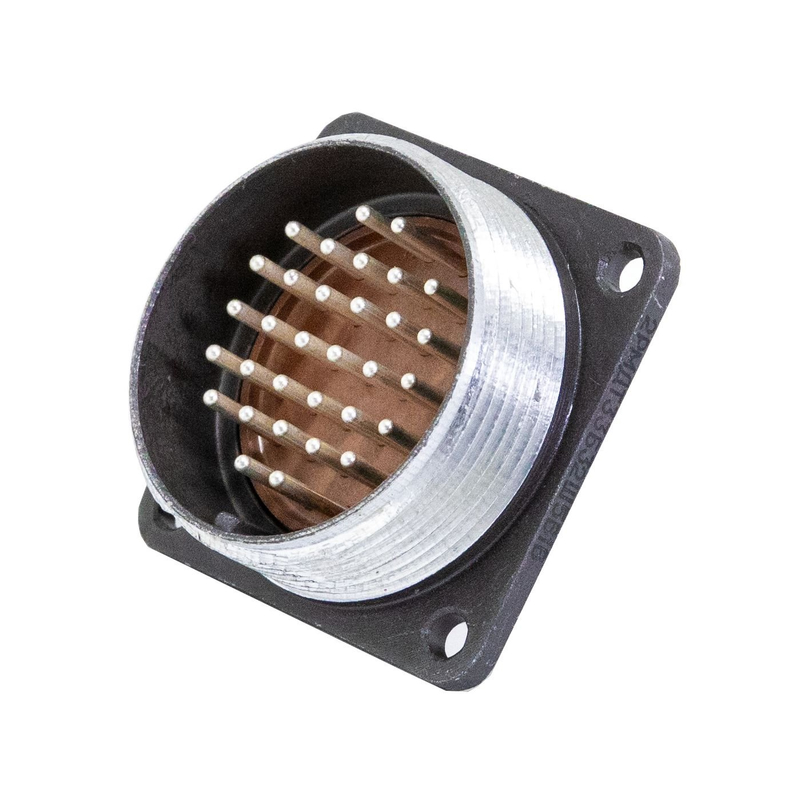

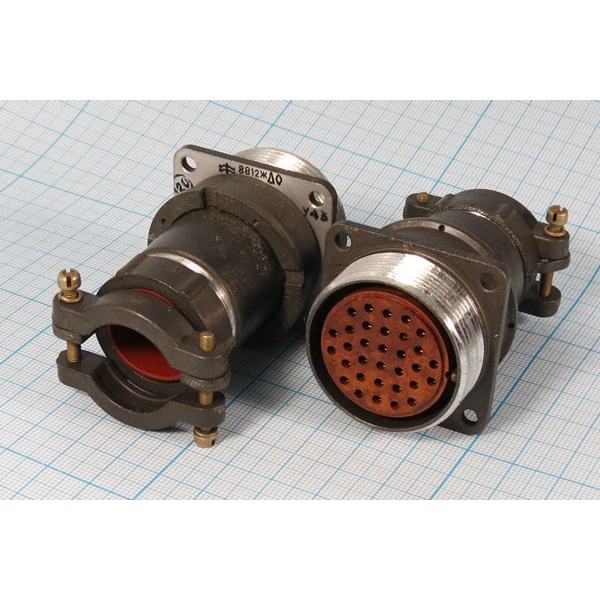

2РМДТ33БПН32Ш5В1В — это приборная вилка цилиндрического низкочастотного негерметичного соединителя серии 2РМДТ. завод выпускал такие разъемы в разные годы, включая период 2015–2026, с видом приемки «5» по ТУ ГЕ0.364.126.

Тип и конструкция

Это вилка с 32 гнездовыми контактами диаметром 1,5 мм, без патрубка (ПН), в теплостойком всеклиматическом исполнении. Условный размер корпуса — 33 мм, корпус из алюминиевого сплава, контакты с серебряным покрытием.

Электрические характеристики

• Рабочее напряжение: до 560 В (переменный ток) / 700 В (постоянный ток)
• Рабочий ток на один контакт: до 10 А (для контактов диаметром 1,5 мм)
• Сопротивление изоляции: не менее 5000 МОм
• Электрическая прочность изоляции: 1800 В (амплитудное значение переменного тока)
• Сопротивление контактов: не более 2,5 мОм

Механические характеристики

• Количество циклов сочленений-расчленений: до 500
• Виброустойчивость: до 20 g в диапазоне частот 1–3000 Гц
• Удароустойчивость: до 100 g
• Соответствующая часть: сочленяется с розетками серии 2РМДТ соответствующего типоразмера и контактного ряда (например, 2РМДТ33Б32Р5В1В или 2РМДТ33КП32Р5В1В).

Климатические и эксплуатационные характеристики

• Диапазон рабочих температур: от -60°C до +125°C
• Относительная влажность: до 98% при температуре +35°C (с конденсацией влаги)
• Атмосферное давление: от 0.67 кПа до 294 кПа
• Вид климатического исполнения: всеклиматическое (В), тропикоустойчивое (Т)

Применение

Предназначен для соединения электрических цепей переменного и постоянного тока в приборах, подходит для тропикоустойчивых условий и длинных линий. Используется в промышленной электронике, где требуется надежное соединение с высоким уровнем вибрации и удароустойчивости. Применяется в таких отраслях, как:

• Авиационная и космическая техника
• Военная техника и специальное оборудование
• Железнодорожный транспорт и электроника
• Промышленное оборудование и автоматизация
• Контрольно-измерительные приборы
• Системы связи и телекоммуникации
