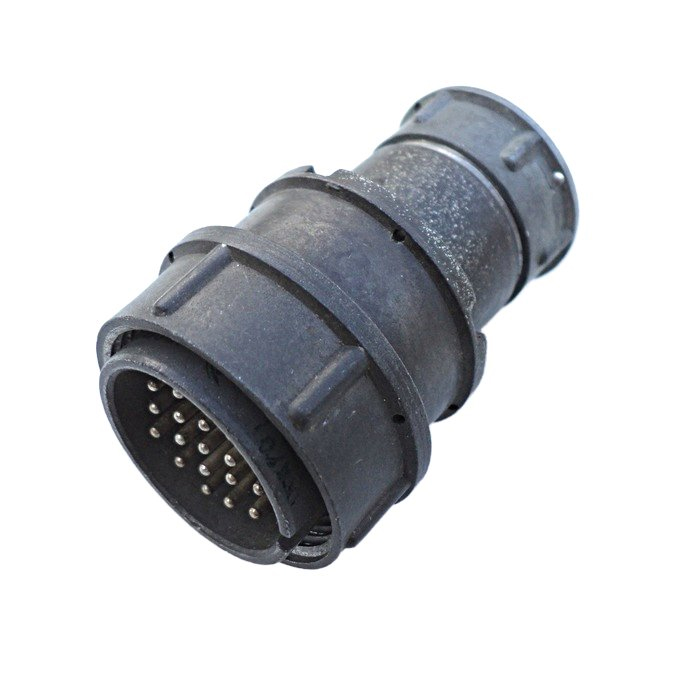

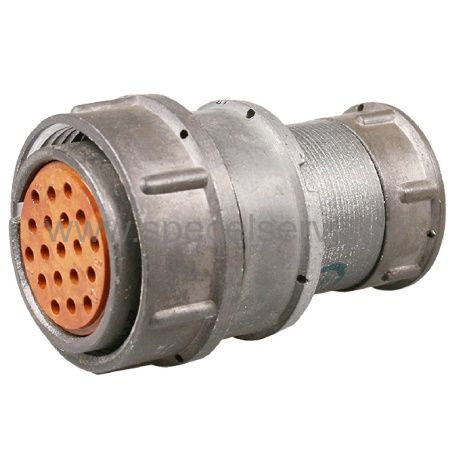

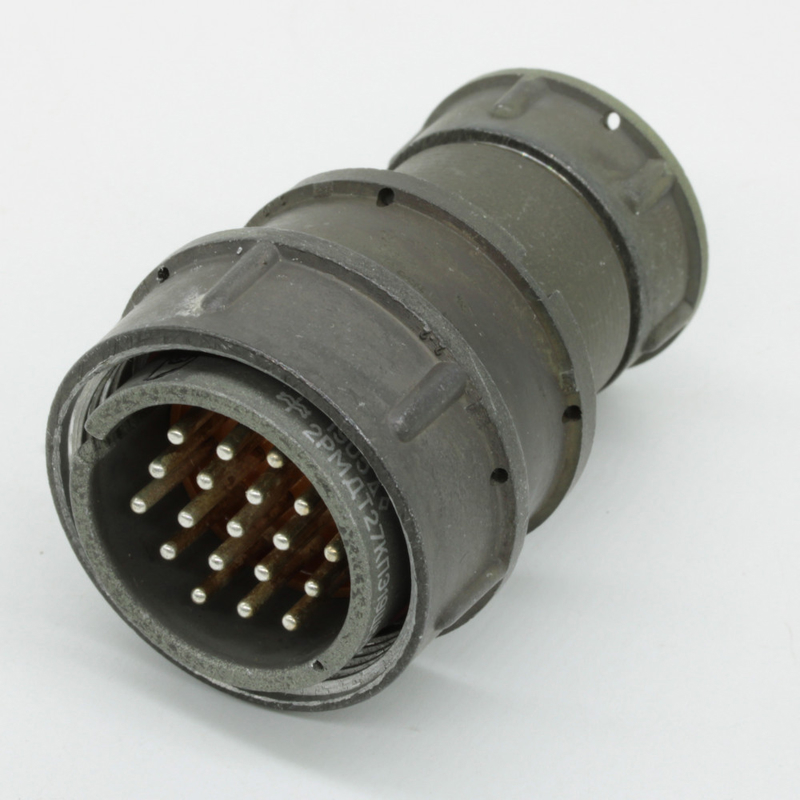

Разъём2РМД27КПЭ19ШВ1В «5» — это низкочастотный цилиндрический электрический соединитель общего назначения, относящийся к серии 2РМД выпуска «5» по ГОСТ/ТУ.

Этот типоразмер используется для соединения кабельных цепей в радиоэлектронной и радиотехнической аппаратуре, в том числе в промышленном и военном оборудовании. Соединитель рассчитан на эксплуатацию в жёстких механических и климатических условиях (вибрации, перепады температур, пониженное давление).

• Типоразмер и конструкция :

  • 2РМД — низкочастотный цилиндрический разъём, негерметичный.

  • 27 — условный размер корпуса, 19 контактов, часть «Ш» — вилка, кабельный корпус с прямым патрубком и гайкой под экранированный кабель.

• Электрические характеристики (типовые) :

  • Максимальное рабочее напряжение — до 560–700 В, в зависимости от конкретного исполнения.

  • Максимальный ток на один контакт — порядка 7–8 А, суммарный ток по всем контактам — до 100–110 А.

  • Сопротивление контактов — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

• Климатические и механические условия :

  • Температура окружающей среды — обычно от −60 °C до +100 °C, с возможностью кратковременных подъёмов до +150 °C.

  • Диапазон частот синусоидальной вибрации — от 1 Гц до нескольких тысяч герц, устойчив к ударам и линейным перегрузкам.

• Корпус — цилиндрический, металлический, с резьбовым соединением для плотной фиксации и защиты от раскручивания.

• Контакты — извлекаемые, с металлизацией под серебро или золото (в зависимости от конкретного варианта; буква «В» обычно указывает серебряное покрытие, «1» — допустимая температура до 100 °C).

• Изолятор — керамика или высокотемпературный пластик (например, карболит), обеспечивающий высокую электрическую прочность изоляции.
