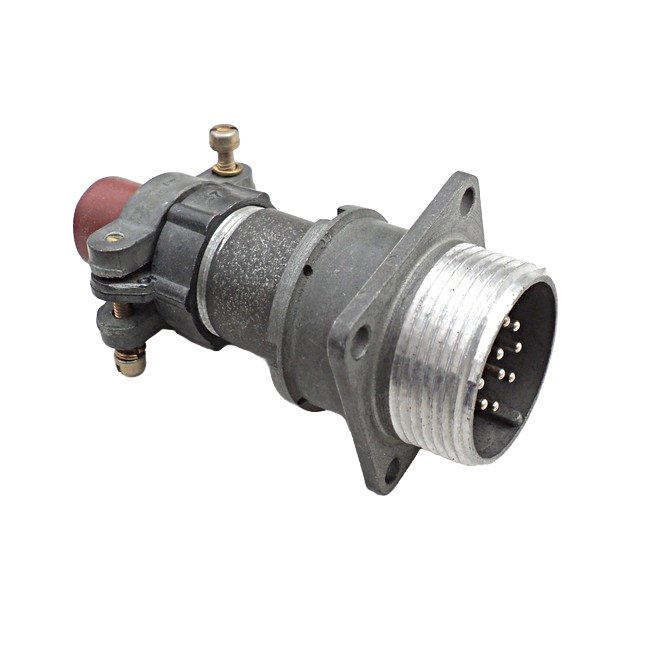

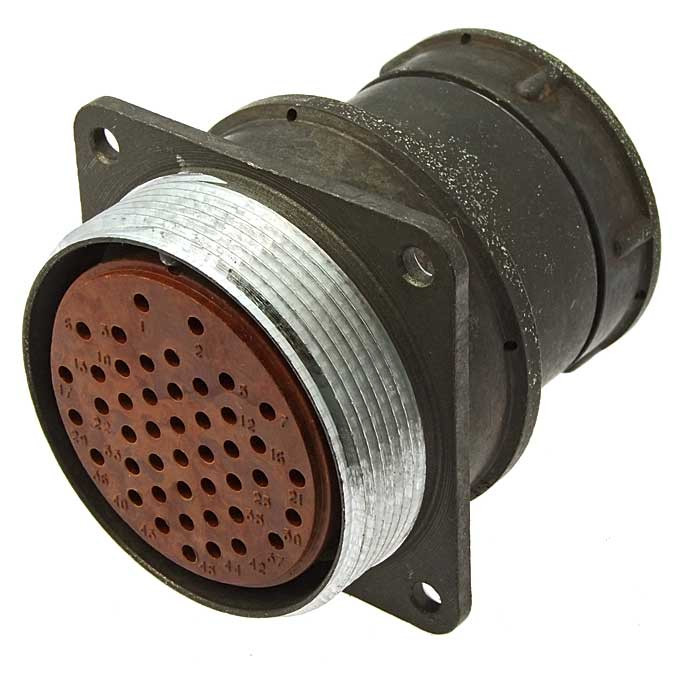

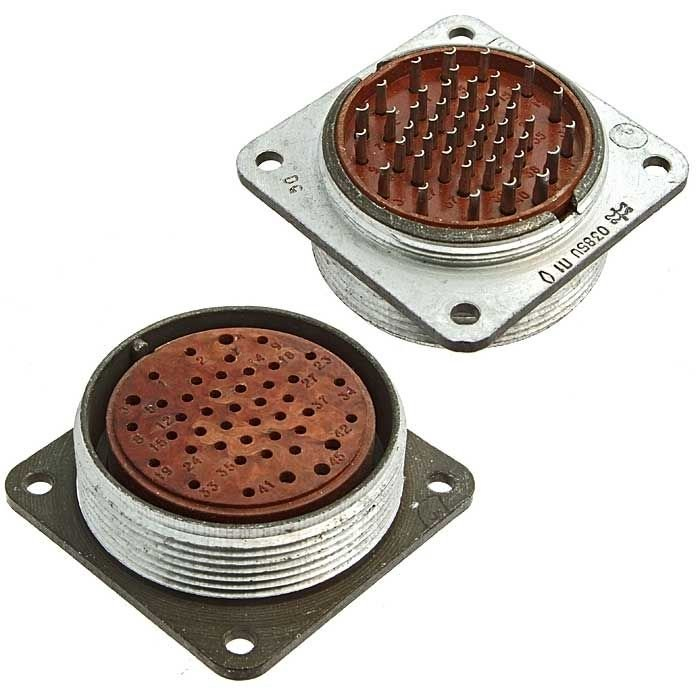

Соединитель 2РМДТ42БПЭ45Г5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией сочлененного положения. Он используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Основные характеристики :

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 42.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 45.

• Часть соединителя : розетка.

• Обозначение сочетания контактов : 5.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение :
Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединители 2РМДТ изготавливаются для внутреннего монтажа и могут работать с экранированными кабелями. Подсоединение проводов к контактам осуществляется методом пайки.

Гарантийные показатели :

• Срок сохраняемости: 15 лет.

• Гарантийная наработка: 1000 часов во всех режимах и 100000 часов в облегчённом режиме.

Соединитель2РМДТ42БПЭ45Г5В1 представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъем. Он используется для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ

• Типоразмер : 42

• Вид корпуса : Блочный (Б)

• Вид патрубка : Прямой (П)

• Вид гайки для патрубка : Для экранированного кабеля (Э)

• Количество контактов : 45

• Часть соединителя : розетка (Г)

• Обозначение сочетания контактов : ?1,5 мм (5)

• Вид покрытия контактов : Серебро (В)

• Максимально допустимая температура окружающей среды : 100°С

• Климатическое исполнение : Всеклиматическое (В)

Прочие характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение : Не более 560, 700 В.

• Максимальная токовая нагрузка на контакт : 5 А.

• Сопротивление электрического контакта :

  • ?1,5 мм: Не более 2,5 мОм.

  • ?2,0 мм: Не более 1,6 мОм.

  • ?3,0 мм: Не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температура окружающей среды : От -60 до +100 °С.

• Смена температур : От -60 до +150 °С.

• Атмосферное рабочее пониженное давление : 133,32·10??? Па (10??? мм рт. ст.).

• Минимальная наработка : 5000 часов при 500 сочленениях-расчленениях.

• Минимальный срок сохраняемости : 25 лет.

Этот разъем имеет резьбовое сочленение и извлекаемые контакты. Метод монтажа — обжимка. Он широко используется в различных электронных устройствах благодаря своей надежности и стойкости к различным условиям эксплуатации.
