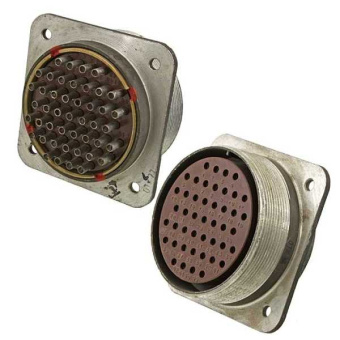

СШР60П45ЭГ3 — это низкочастотный цилиндрический электрический разъём‑розетка советской/российской серии СШР, предназначен для соединения и разъединения цепей в радиоэлектронной аппаратуре общего и специального назначения.

• СШР — тип соединителя (серия СШР).

• 60 — условный размер корпуса (наружный диаметр коннектора).

• П — конструктивное исполнение: розетка приборная, без патрубка (для монтажа на плату/панель, а не на кабель).

• 45 — количество контактов в разъёме (45 шт.).

• Э — признак для работы с экранированным кабелем (в приборной розетке это касается совместимости с кабельной частью соединителя).

• Г — розетка (приборная часть вилка–розетка).

• 3 — тип сочетания контактов (распределение по токам/назначению, типоконструкция).

Соединитель рассчитан на использование в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется для соединения блоков и узлов радиоэлектронной аппаратуры: радиотехнические системы, измерительное оборудование, промышленная электроника и т.п., как изделие общего назначения.

• Максимальный ток на один контакт — порядка 17–35 А (зависит от сочетания контактов и конкретной ревизии техусловий).

• Сопротивление контакта — не более ≈1–1,3 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Разъём допускает до 500 сочленений‑расчленений и рассчитан на минимальную наработку около 1000 часов.

• Розетка приборная , без патрубка, предназначена для внутреннего монтажа на панель/корпус или печатную плату.

• Контакты обычно имеют латунные стержни с покрытием серебром , хвостовики допускают подключение проводов сечением до ≈3 мм².

• Корпус и конструкция обеспечивают применение в условиях климатического исполнения УХЛ (умеренный и холодный климат), при необходимости внешней защиты от пыли и влаги.

Обозначение «5» в маркировке относится к виду приёмки по техническим условиям (например, АСЛР.434410.019ТУ или аналогичным), что задаёт требования к электрическим и механическим параметрам, а также к условиям испытаний и контролю качества. При этом типоразмер и количество контактов остаются теми же, меняются только нормы и методики контроля.п.) или сопоставить с другими типами СШР.
